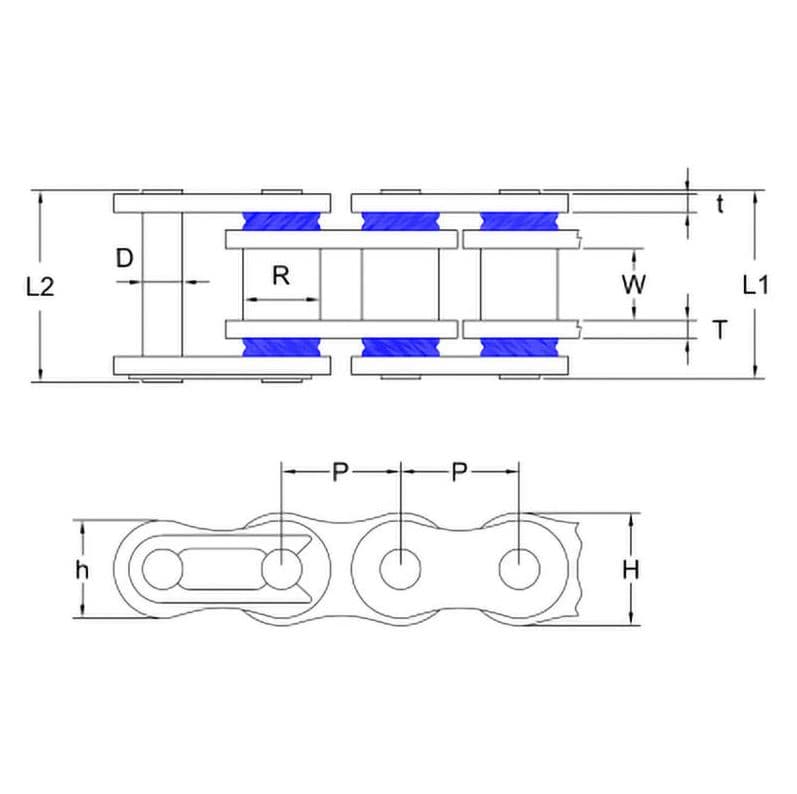

Technische Daten:
P Teilung: 12,700 mm
W Breite: 7,750 mm
Buchse Typ: Solid
Bolzen Typ: —
R Walzendurchmesser: 8,510 mm
D Bolzendurchmesser: 4,450 mm
T Dicke interne Platte: 1,800 mm
t Dicke externe Platte: 1,800 mm
H Höhe interne Platte: 11,800 mm
h Höhe externe Platte: 11,800 mm
L1: 20,100 mm
L2: 20,500 mm
Zugfestigkeit: 2200 daN
Gewicht: 1,030 kg pro 100 Glieder
Standard Bindeglied: CL
Standard Niet: PL
Dichtung Typ: QX-ring
